« ตอบ #1 เมื่อ: 06 กันยายน 2006, 21:28:37 » |
|

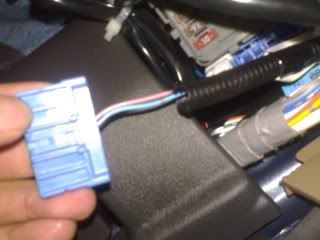

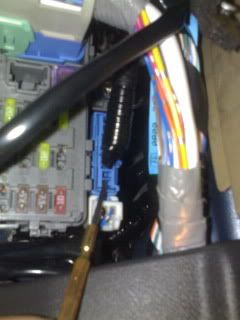

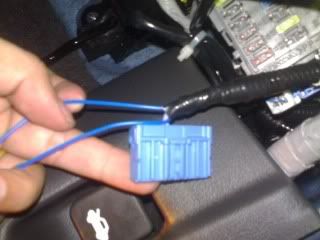

ลืมบอกผมว่าเมื่อทำการบัดกีและให้ทำการใช้ท่อหดหุ่มอีก 2 ครั้งนะครับ ต่อจากนั้นเรามาดูวิธีการต่อสายไฟในรถต่อนะครับ ทำการดูที่บริเวณที่เปิดประโปงหน้ารถครับจะพบว่ามีที่ต่อสายไฟเป็นจำนวนมากให้ทำการถอดที่เสียบสีฟ้า โดยให้ทำการกดด้านข้างของที่เสียบแล้วดึงออก  จะพบว่าจะมีเทปพันสายไฟอยู่ให้แกะออกจะพบสายไฟ 2 เส้นให้ทำการปอกสายไฟทั้ง 2 เส้น  ข้อควรระวัง สายไฟอยู่ที่แคบระวังปอกขาดนะครับ  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
cool
เข้าวงการ
ออฟไลน์
เพศ:
กระทู้: 22
|
|
« ตอบ #2 เมื่อ: 06 กันยายน 2006, 21:47:24 » |
|

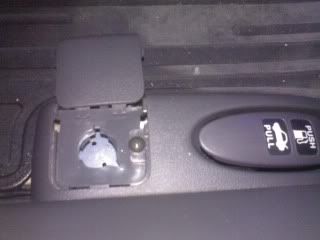

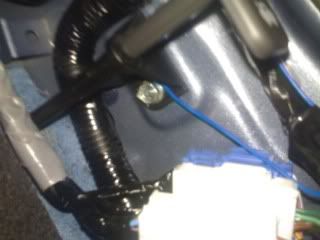

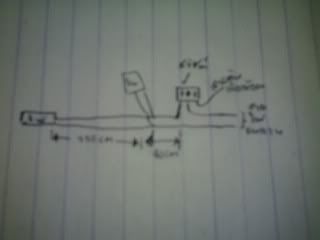

ต่อจากนั้นให้ทำการเก็บสายไฟดังรูป  นำสายไฟที่ทำการต่อกับหลอดไฟ และ สวิชต์ 3 ในหัวข้อที่ทำการโพสอันแรกมาทำการต่องานจริงดูว่าเราต่อไฟถูกต้องหรือไม่ถ้าต่อถูกไฟจะติด สามารถเลือกได้ว่า 1. ให้เปิดประตูแล้วไฟติดไฟจะดับตามไฟเพดาล 2.ไฟไม่ติดเลยไฟเพดาลจะติดปกติ 3.ให้ไฟติดตลอดเวลา เกือบลืมเวลาต่อสายไฟอย่างพึงนำที่เสียบสีฟ้าเข้าเสียให้ไฟเดินนะครับให้ทำการต่อสายไฟให้เรียบร้อยก่อนถ้าพลาดจะทำให้ฟิวต์ขาดได้โดยไฟจะดับที่ห้องโดยสาร และที่เก็บของท้ายรถวิธีแก้ให้เปิดประโปงหน้าถอดกล่องฟิวต์ให้ทำการตรวจสอบฟิวต์เบอร์ 22 7.5 A โดยที่ดึงฟิวต์จะอยู่ใต้ฝากล่องฟิวต์ และมีฟิวต์สำรองให้ด้วยถ้าขาดให้ทำการเปลี่ยนได้เลย ส่วนสายดินช่องที่ 3ให้ทำการต่อเข้ากับน๊อตยืดที่เปิดกระโปงโดยใช้บ๊อกเบอร์ 10 ไขออกจะง่ายที่สุดเนื่องจากเป็นที่แคบ  เมื่อต่อเสร็จค่อยใส่ที่เสียบสีฟ้าเข้าตามปกติแล้วจึงทดลองเปิด-ปิดสวิชต์ดูครับ |
|
|
|
« แก้ไขครั้งสุดท้าย: 06 กันยายน 2006, 22:45:45 โดย cool »
|
บันทึกการเข้า
|
|
|
|
|
|
|
|
|
|
cool
เข้าวงการ
ออฟไลน์
เพศ:
กระทู้: 22
|
|
« ตอบ #6 เมื่อ: 06 กันยายน 2006, 22:20:17 » |
|

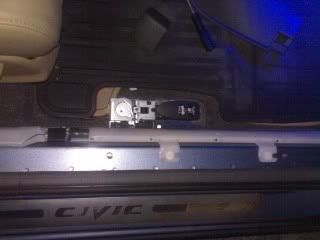

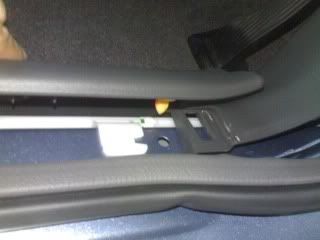

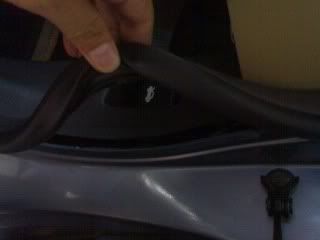

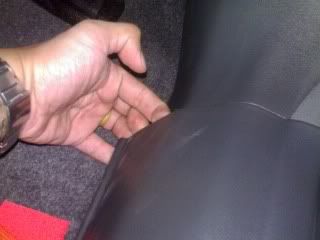

จากนั้นให้ทำการดึงยางข้างรถตามรูป  ส่วนชิ้นนี้เป็นชิ้นสุดท้ายที่ผมกลัวหักมากที่สุดเพราะมันแน่นมากๆๆถ้าเพื่อมๆไม่แน่นใจในการถอดไปให้ที่ 0 ถอดได้นะครับ 1.ทำการดึงจากด้านข้างปุกตัวแรกจะหลุดออกมา 2.จากนั้นให้ทำการเอามืออ้อมไปดึงด้านข้างในสุดโดยทำการขยับนิดนึงเวลาดึงจะทำให้ออกได้ง่ายตามรูป   ปุ๊กตัวที่นิ้วของผมชี้เป็นตัวที่อยู่ด้านในดึงยากที่สุดครับ จากรูปเพื่อนจะสังเกตเห็นสวิชต์ 3 ทางที่ผมติดไว้ด้านข้างไว้สำหรับควบคุมการเปิด-ปิดไฟครับที่ผมบอกว่าเลือกได้ |
|
|
|
« แก้ไขครั้งสุดท้าย: 06 กันยายน 2006, 22:47:32 โดย cool »
|
บันทึกการเข้า
|
|
|
|
cool
เข้าวงการ
ออฟไลน์
เพศ:
กระทู้: 22
|
|
« ตอบ #7 เมื่อ: 06 กันยายน 2006, 22:42:55 » |
|

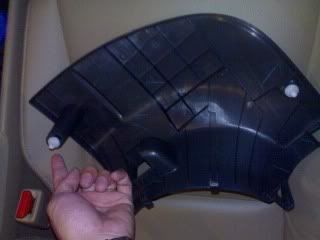

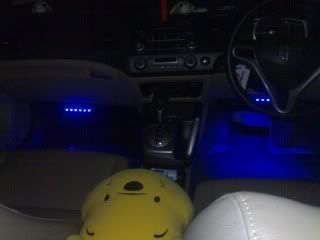

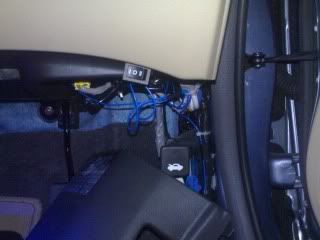

จากนั้นเพื่อนๆ ก็ทำต่อวงจร แล้วก็ทำการเก็ยสายไฟโดยทำการเก็บไว้ใต้คอนโซนด้วยการแกะใต้คอนโซนดังนี้ 1.ฝั่งคนขับให้ทำการหมุนปด LOCK ก่อนดึงลง 2.ฝั่งคนนั่งให้ทำการดึงลด 3.บริเวณที่พักเท้าซ้ายจะมีช่องลอดของสายไฟได้ ทำการเก็บสายไฟไว้ใต้คอนโซนติดกาว2 หน้ากับหลอดไฟและสวิชต์ 3ทางให้เรียบร้อย แล้วประกอบชิ้นส่วนกลับเข้าไปเท่านี้ก็เสร็จแล้ว จะได้ผลดังรูปครับ     ถ้าเพื่อนติดปัญหาไม่สามารถต่อได้สามารถ mail ถามได้นะครับ cool_or_cool@hotmail สุดท้ายต้องขอขอบคุณ คุณSr. Member ที่ทำการสอนวิธีการลงรูปให้ครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
|
|
|
tton
Gold Member
เจ้าสำนัก
ออฟไลน์
เพศ:
กระทู้: 504
Civic Club No.80
|
|
« ตอบ #10 เมื่อ: 22 เมษายน 2007, 10:35:50 » |
|
จากนั้นให้ทำการดึงยางข้างรถตามรูป ส่วนชิ้นนี้เป็นชิ้นสุดท้ายที่ผมกลัวหักมากที่สุดเพราะมันแน่นมากๆๆถ้าเพื่อมๆไม่แน่นใจในการถอดไปให้ที่ 0 ถอดได้นะครับ 1.ทำการดึงจากด้านข้างปุกตัวแรกจะหลุดออกมา 2.จากนั้นให้ทำการเอามืออ้อมไปดึงด้านข้างในสุดโดยทำการขยับนิดนึงเวลาดึงจะทำให้ออกได้ง่ายตามรูป ปุ๊กตัวที่นิ้วของผมชี้เป็นตัวที่อยู่ด้านในดึงยากที่สุดครับ จากรูปเพื่อนจะสังเกตเห็นสวิชต์ 3 ทางที่ผมติดไว้ด้านข้างไว้สำหรับควบคุมการเปิด-ปิดไฟครับที่ผมบอกว่าเลือกได้ ศูนย์รับถอด ให้หรือเปล่าครับ พอดีอยากทำมั่ง กะ FD ตัวที่บ้าน ตัวปุ๊กท่าทางมันถอดยาก ผมกลัวมันจะหักหรือแตก ถ้าผมหนักมือเกินไปครับ ถอดไม่ยากหรอก ว่างๆๆ ขับมาซิน้อง เดียวถอดให้ค่าแรง ก๋วยเตี๋ยวมื้อหนึ่งพอ หุๆๆ
|
|
|
|
« แก้ไขครั้งสุดท้าย: 22 เมษายน 2007, 10:37:47 โดย tton »
|
บันทึกการเข้า
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NAMPOO
รถ! ต้องแรงกว่า คน! เฮ้ย! ไม่ช่าย คน! ดิต้องแรงกว่า รถ!
ศิษย์น้อง
ออฟไลน์
เพศ:
กระทู้: 98
ARMY YALA
|
 |
« ตอบ #17 เมื่อ: 16 มิถุนายน 2007, 18:52:12 » |
|
 เดี๋ยวจะลองไปทำดูมั่งนะคับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
|
bobodada
จอมยุทธ
ออฟไลน์
กระทู้: 442
|
|
« ตอบ #19 เมื่อ: 28 สิงหาคม 2008, 19:07:52 » |
|
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
|
|
|
EK2885
Gold Member
จอมยุทธ
ออฟไลน์
เพศ:
กระทู้: 370
เบื้องหลังความสำเร็จ
|
|
« ตอบ #22 เมื่อ: 02 ตุลาคม 2008, 22:46:27 » |
|
มีของek มั้ยครับ แบบว่าเปิดประตูติด ละก็ปิดประตูดับ ครับ ผมอยากทราบจุดที่จะจั้มสายครับ
ถ้าไม่ชัวกลัวมันซ๊อตครับ
มีครับ ของผมก็ติดคู่หน้า ( ขอยกความมีน้ำใจ ผู้ให้ความรู้กับ น้องเบียร์ beer4353 ) เริ่มจาก ไฟบวกดึงมาจากกล่องฟิวส์ภายในห้องโดยสารต่อเข้ากับสายไฟบวกของไฟส่องเท้า ส่วนไฟลบหรือกราวด์ก็สายไฟไปพ่วงกับสวิตซ์ที่เป็นปุ่มยางสีดำ ดึงยางออกใช้ไขขวงสี่แฉกขันน๊อตออกแล้วนำสายไฟ(ลบ) จิ้มพ่วงจากตรงนั้น ประกอบกับที่เดิม สายไฟก็ยัดเก็บไว้ตามขอบประตูและนำปลายไปต่อกับสายลบของไฟส่องเท้า เป็นอันว่าเสร็จ ขออภัยที่ไม่มีรูปให้ดูครับ
|
|
|
|
|
