ผู้เขียน หัวข้อ: ขอวิธีการเดินสายไฟ สปอร์ตไลท์หน้า( EK 96 )หน่อยครับ  (อ่าน 15249 ครั้ง)
E-K-9-6
Tracking !!
เข้าวงการ
*
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 40


EK96
« เมื่อ: 19 พฤศจิกายน 2010, 21:16:13 »


ใครพอมีวิธีการเดินสายไฟ สปอร์ตไลท์หน้า EK 96 ไหมครับ พอดีว่ากำลังจะติดตั้งไฟสปอร์ตไลท์เองอยู่ครับ ขอบคุณครับ มีรูปประกอบยิ่งดีครับ
« แก้ไขครั้งสุดท้าย: 22 พฤศจิกายน 2010, 09:05:16 โดย E-K-9-6 » บันทึกการเข้า
pun1000
ศิษย์พี่
***
ออฟไลน์ ออฟไลน์

กระทู้: 178
« ตอบ #1 เมื่อ: 22 พฤศจิกายน 2010, 08:27:11 »
มีเป็น pdf file ครับ ประมาณ 5 M. จำไม่ได้ว่าโหลดมาจากไหน ถ้าสนใจส่งให้ทางเมล์ครับ
บันทึกการเข้า
E-K-9-6
Tracking !!
เข้าวงการ
*
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 40


EK96
« ตอบ #2 เมื่อ: 22 พฤศจิกายน 2010, 08:57:54 »
อ้างจาก: pun1000 ที่ 22 พฤศจิกายน 2010, 08:27:11
มีเป็น pdf file ครับ ประมาณ 5 M. จำไม่ได้ว่าโหลดมาจากไหน ถ้าสนใจส่งให้ทางเมล์ครับ

รบกวนหน่อยครับ เมลผมครับ
pooker202@gmail.com
บันทึกการเข้า
pun1000
ศิษย์พี่
***
ออฟไลน์ ออฟไลน์

กระทู้: 178
« ตอบ #3 เมื่อ: 22 พฤศจิกายน 2010, 09:45:07 »
อ้างจาก: E-K-9-6 ที่ 22 พฤศจิกายน 2010, 08:57:54
รบกวนหน่อยครับ เมลผมครับ
pooker202@gmail.com


ส่งให้ทางเมล์แล้วครับ  แต่เพิ่งเห็น ไฟสปอร์ตไลท์ นี่หมายถึง foglight หรือไฟดัดหมอกหรือเปล่าครับ
บันทึกการเข้า
E-K-9-6
Tracking !!
เข้าวงการ
*
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 40


EK96
« ตอบ #4 เมื่อ: 23 พฤศจิกายน 2010, 13:25:28 »
ขอบคุณมากๆๆครับ
บันทึกการเข้า
tatarlover
Gold Member
เจ้าสำนัก
***
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 500


กูขับฮอนด้า
« ตอบ #5 เมื่อ: 23 พฤศจิกายน 2010, 16:31:41 »
พี่ครับขอด้วยคนได้ไหม  เศร้า เศร้า

mail คลิกที่ชื่อป๋มเลย

ขอบคุณครับ
บันทึกการเข้า
Boy No.647 EK96 แต่ตอนนี้นู๋ขับ Jazz ^_^
pun1000
ศิษย์พี่
***
ออฟไลน์ ออฟไลน์

กระทู้: 178
« ตอบ #6 เมื่อ: 24 พฤศจิกายน 2010, 08:25:57 »
อ้างจาก: tatarlover ที่ 23 พฤศจิกายน 2010, 16:31:41
พี่ครับขอด้วยคนได้ไหม  เศร้า เศร้า

mail คลิกที่ชื่อป๋มเลย

ขอบคุณครับ

จัดให้ครับ   ยิ้ม ยิ้ม
บันทึกการเข้า
k_me25
ศิษย์น้อง
**
ออฟไลน์ ออฟไลน์

กระทู้: 63
« ตอบ #7 เมื่อ: 24 พฤศจิกายน 2010, 09:37:49 »
ผมขอด้วยคนนะพี่
k_me25@hotmail.com อายจัง
บันทึกการเข้า
pun1000
ศิษย์พี่
***
ออฟไลน์ ออฟไลน์

กระทู้: 178
« ตอบ #8 เมื่อ: 24 พฤศจิกายน 2010, 12:56:47 »
อ้างจาก: k_me25 ที่ 24 พฤศจิกายน 2010, 09:37:49
ผมขอด้วยคนนะพี่
k_me25@hotmail.com อายจัง

จัดให้แล้วเช่นกันครับ ยิ้ม ยิ้ม
บันทึกการเข้า
k_me25
ศิษย์น้อง
**
ออฟไลน์ ออฟไลน์

กระทู้: 63
« ตอบ #9 เมื่อ: 24 พฤศจิกายน 2010, 13:14:39 »
อ้างจาก: pun1000 ที่ 24 พฤศจิกายน 2010, 12:56:47
จัดให้แล้วเช่นกันครับ ยิ้ม ยิ้ม
ขอบคุงคับ จุมพิต
บันทึกการเข้า
tatarlover
Gold Member
เจ้าสำนัก
***
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 500


กูขับฮอนด้า
« ตอบ #10 เมื่อ: 24 พฤศจิกายน 2010, 18:47:20 »
อ้างจาก: pun1000 ที่ 24 พฤศจิกายน 2010, 08:25:57
จัดให้ครับ   ยิ้ม ยิ้ม

ขอบคุณมากครับ

 จุมพิต จุมพิต จุมพิต
บันทึกการเข้า
Boy No.647 EK96 แต่ตอนนี้นู๋ขับ Jazz ^_^
lucifer_ek97
Gold Member
เจ้ายุทธภพ
***
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1,304


+++ EK @ เขาใหญ่ +++
« ตอบ #11 เมื่อ: 27 พฤศจิกายน 2010, 20:08:16 »
 ตกใจ    แล้วถ้าเราไม่มีชุดสายไฟตรงรุ่นอ่ะครับ  มีโคม กะ สวิทช์

แบบซื้อสายมาเดินเอง อ่ะ  ใช้อะไรบ้าง และมีวิธีเดินสายไม๊ครับ         อายจัง
บันทึกการเข้า
ไม่หล่อ........ไม่รวย............แฟนไม่สวย............แต่ขับ civic   WLC  no. 702
tatarlover
Gold Member
เจ้าสำนัก
***
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 500


กูขับฮอนด้า
« ตอบ #12 เมื่อ: 27 พฤศจิกายน 2010, 20:25:59 »
อ้างจาก: lucifer_ek97 ที่ 27 พฤศจิกายน 2010, 20:08:16
ตกใจ    แล้วถ้าเราไม่มีชุดสายไฟตรงรุ่นอ่ะครับ  มีโคม กะ สวิทช์

แบบซื้อสายมาเดินเอง อ่ะ  ใช้อะไรบ้าง และมีวิธีเดินสายไม๊ครับ         อายจัง

สวิตช์ ลงกราว1เส้น ไฟB+12 1เส้น ออกไปเข้ารีเลย์ขั้ว30 86 1เส้น

ขั้ว 85ลงกราว ขั้ว87 ออกไปโคม ที่โคม ลงกราวฝั่งละเส้น

ปล รอผู้รู้มาคอนเฟริม ครับ ผมรู้แบบงูๆปลาๆ

ผิดพลาดก็ขออภัย แฮ่ๆ  อายจัง อายจัง อายจัง
บันทึกการเข้า
Boy No.647 EK96 แต่ตอนนี้นู๋ขับ Jazz ^_^
lucifer_ek97
Gold Member
เจ้ายุทธภพ
***
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1,304


+++ EK @ เขาใหญ่ +++
« ตอบ #13 เมื่อ: 29 พฤศจิกายน 2010, 14:48:49 »
อ้างจาก: tatarlover ที่ 27 พฤศจิกายน 2010, 20:25:59
สวิตช์ ลงกราว1เส้น ไฟB+12 1เส้น ออกไปเข้ารีเลย์ขั้ว30 86 1เส้น

ขั้ว 85ลงกราว ขั้ว87 ออกไปโคม ที่โคม ลงกราวฝั่งละเส้น

ปล รอผู้รู้มาคอนเฟริม ครับ ผมรู้แบบงูๆปลาๆ

ผิดพลาดก็ขออภัย แฮ่ๆ  อายจัง อายจัง อายจัง

 ฮืม  เอ่อ...เป็นรีเลย์ bosh 5 ขาป่ะครับ  แล้วไฟที่ผ่านรีเลย์ไปยังโคมไฟดึงจากสวิทช์ได้เลยใช่ไม๊คับ หรือต้องดึงไฟจากแผงฟิวส์กลัวว่าไฟจะเป็นภาระที่ตัวสวิทช์มากเกินไปนะ คอนเทคของสวิทช์จะละลายอ่ะครับ ( ผมเข้าใจว่า ไฟจากสวิทช์มีหน้าที่ทำให้ รีเลย์ตัดหรือต่อเท่านั้น )  ไม่รู้ถูกป่าว  ตกใจ ตกใจ ตกใจ
บันทึกการเข้า
ไม่หล่อ........ไม่รวย............แฟนไม่สวย............แต่ขับ civic   WLC  no. 702
starorn
เข้าวงการ
*
ออฟไลน์ ออฟไลน์

กระทู้: 26
« ตอบ #14 เมื่อ: 01 ธันวาคม 2010, 10:19:16 »
ผมขอด้วย starorn@gmail.com ขอบคุณคับ
บันทึกการเข้า
pun1000
ศิษย์พี่
***
ออฟไลน์ ออฟไลน์

กระทู้: 178
« ตอบ #15 เมื่อ: 01 ธันวาคม 2010, 12:42:04 »
อ้างจาก: starorn ที่ 01 ธันวาคม 2010, 10:19:16
ผมขอด้วย starorn@gmail.com ขอบคุณคับ

ส่งให้แล้วครับ ยิ้ม
บันทึกการเข้า
Fe
ชาวยุทธ
*
ออฟไลน์ ออฟไลน์

กระทู้: 5
« ตอบ #16 เมื่อ: 17 ธันวาคม 2010, 00:58:49 »
ขอมผด้วยคนครับ pengkun111@hotmail.com ขอบคุณครับ
บันทึกการเข้า
thanawat6
Gold Member
อาจารย์ปู่
***
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 3,230


Japan Garbage Car & THE GANG DIY SERVICE
« ตอบ #17 เมื่อ: 17 ธันวาคม 2010, 11:25:22 »

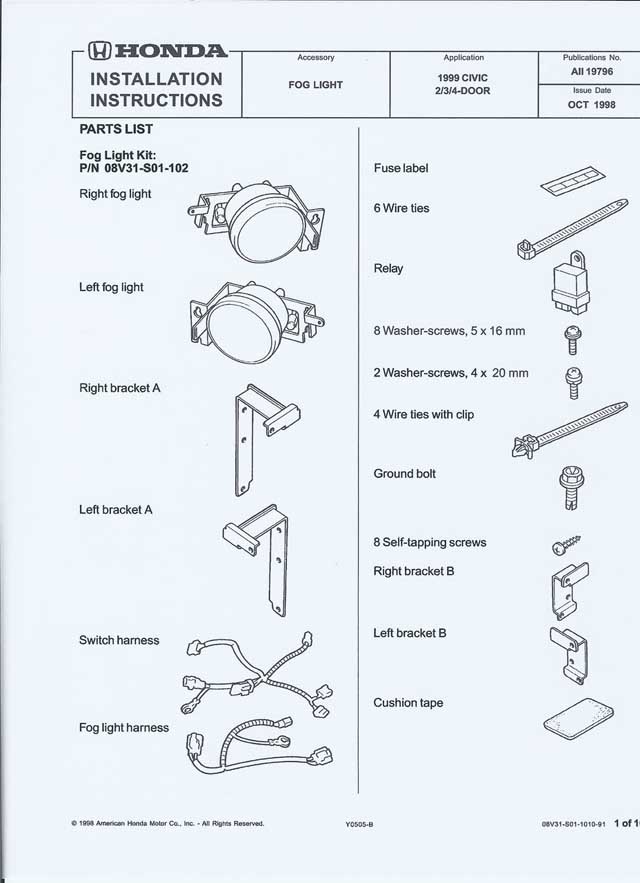

เอามาให้ดูกันใช้ได้ตั้งแต่ 96 ขึ้นไปครับ  อายจัง

* 1.jpg (69.06 KB, 640x883 - ดู 4385 ครั้ง.)

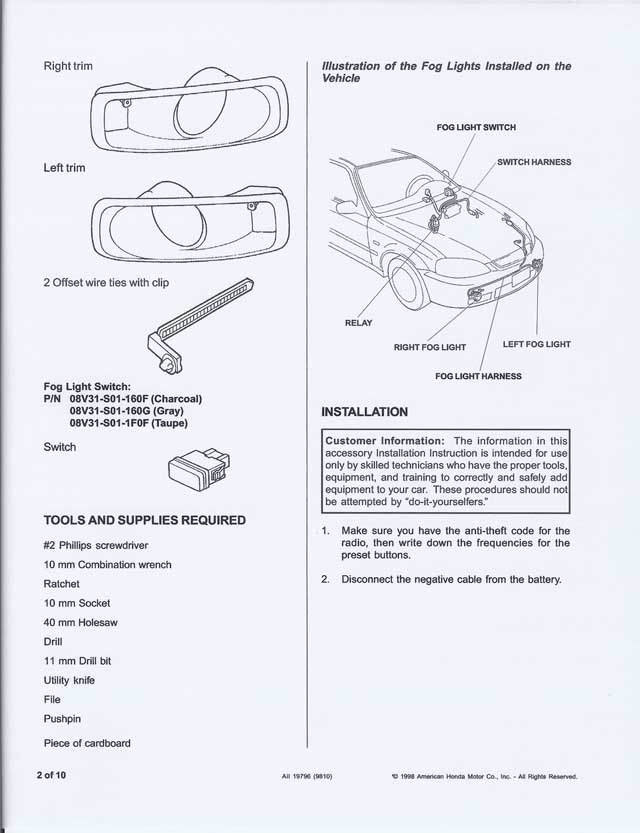

* 2-10.jpg (71.81 KB, 640x833 - ดู 4279 ครั้ง.)

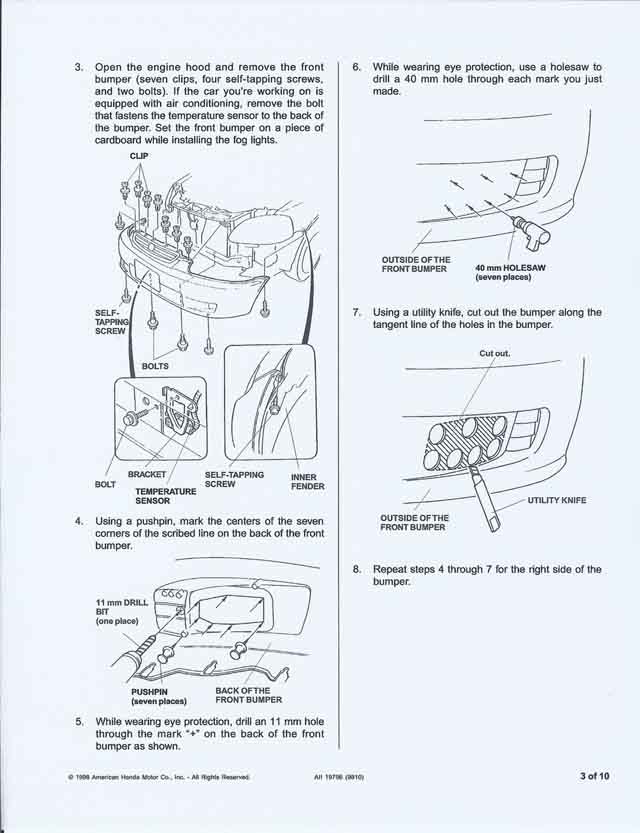

* 3-10.jpg (67.97 KB, 640x833 - ดู 4297 ครั้ง.)

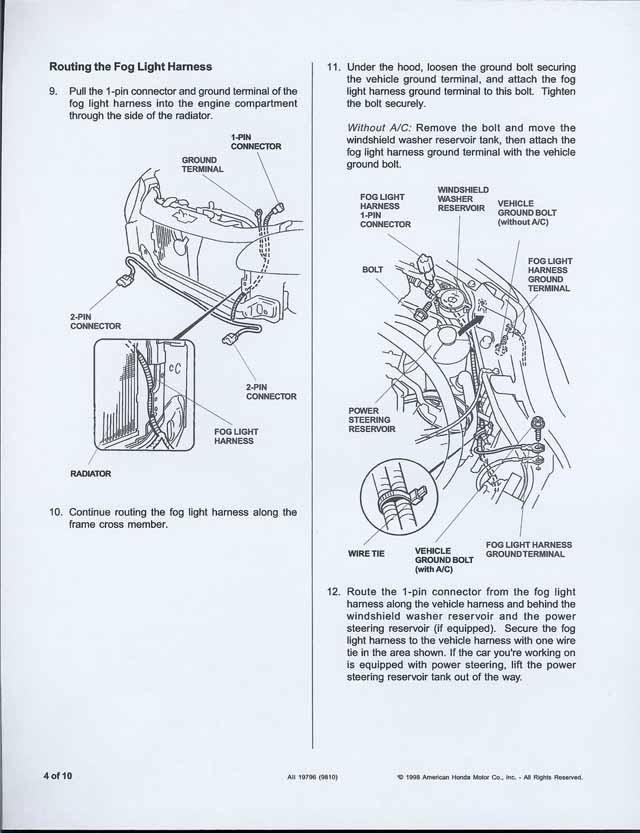

* 4-10.jpg (85.23 KB, 640x833 - ดู 4323 ครั้ง.)

* 5-10.jpg (80.07 KB, 640x905 - ดู 4702 ครั้ง.)

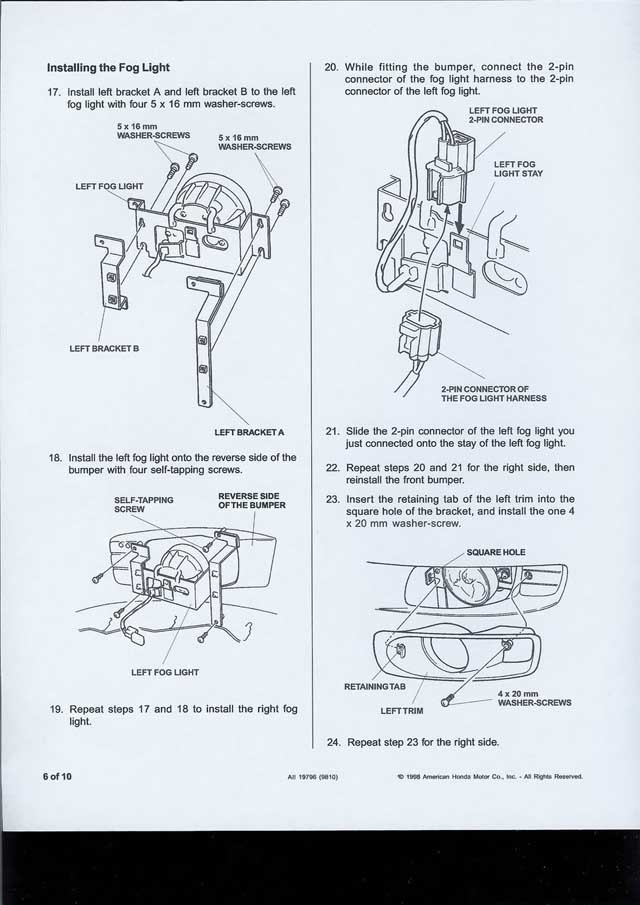

* 6-10.jpg (88.06 KB, 640x905 - ดู 4276 ครั้ง.)
บันทึกการเข้า
@rt_ek
Gold Member
อาจารย์ปู่
***
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 2,069


ณ.บางนา EK No.664
« ตอบ #18 เมื่อ: 17 ธันวาคม 2010, 11:29:35 »
ข้อมูลแน่น ครับคุณเจ  ยิ้ม
บันทึกการเข้า
Regis100
ม่อนเงาะ ณ เชียงใหม่
ผู้คุมกฎ
อาจารย์ปู่
*****
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 18,639


ผมก็แค่ผู้โง่เขลาคนนึงที่พยายามอยากฉลาด@ เชียงใหม่เจ้า
« ตอบ #19 เมื่อ: 17 ธันวาคม 2010, 11:37:24 »
ต่อตามนี้ก็ได้ครับ ง่ายๆ เส้นทึบสายไฟใหญ่ๆหน่อย เส้นประเอาสายเส้นเล็กๆได้ วงจรนี้ใช้ได้ทั้งไฟตัดหมอก ไฟส่องกบ  แตร ได้หมดครับ

* wire lamp.jpg (64.73 KB, 900x450 - ดู 6762 ครั้ง.)
บันทึกการเข้า
ค้นคำตอบก่อนรอคำตอบนะครับ พิมพ์ไว้เยอะแล้ว หาอ่านกันดู
เชื่อผมไม่เชื่อผมไม่มีปัญหา
thanawat6
Gold Member
อาจารย์ปู่
***
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 3,230


Japan Garbage Car & THE GANG DIY SERVICE
« ตอบ #20 เมื่อ: 17 ธันวาคม 2010, 11:39:46 »

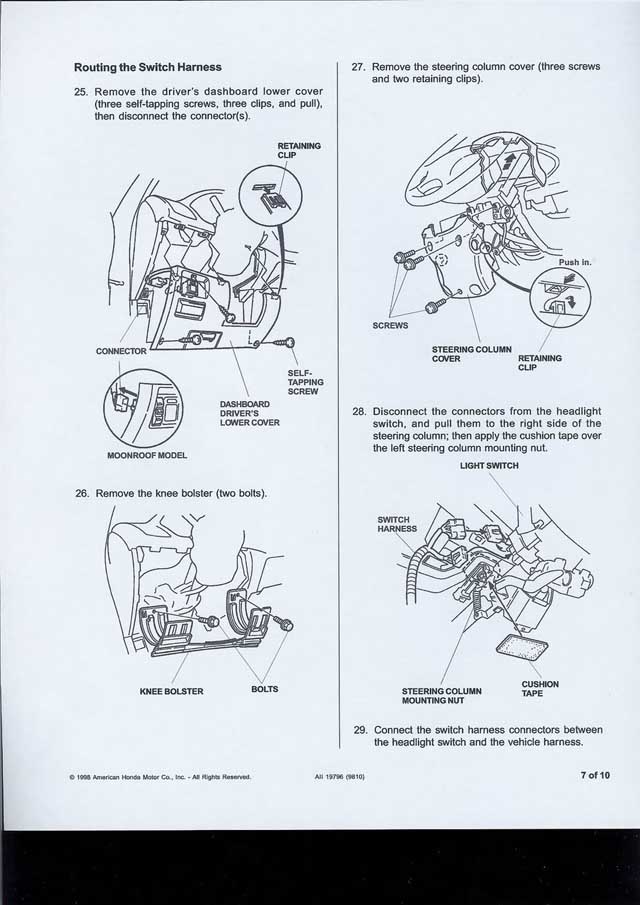

ยังมีต่ออีกนิดครับ  อายจัง

* 7-10.jpg (88.56 KB, 640x905 - ดู 4253 ครั้ง.)

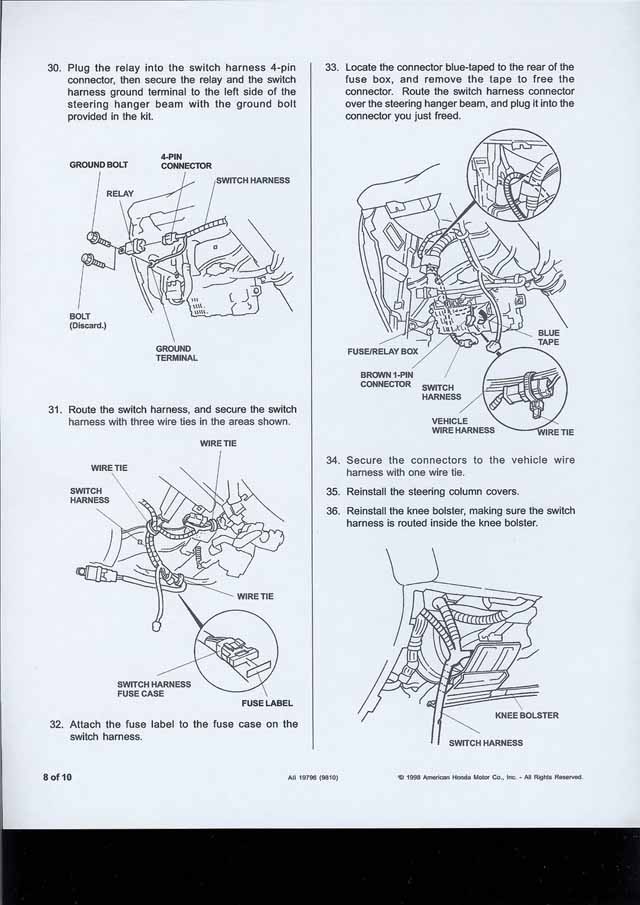

* 8-10.jpg (90.42 KB, 640x905 - ดู 4318 ครั้ง.)

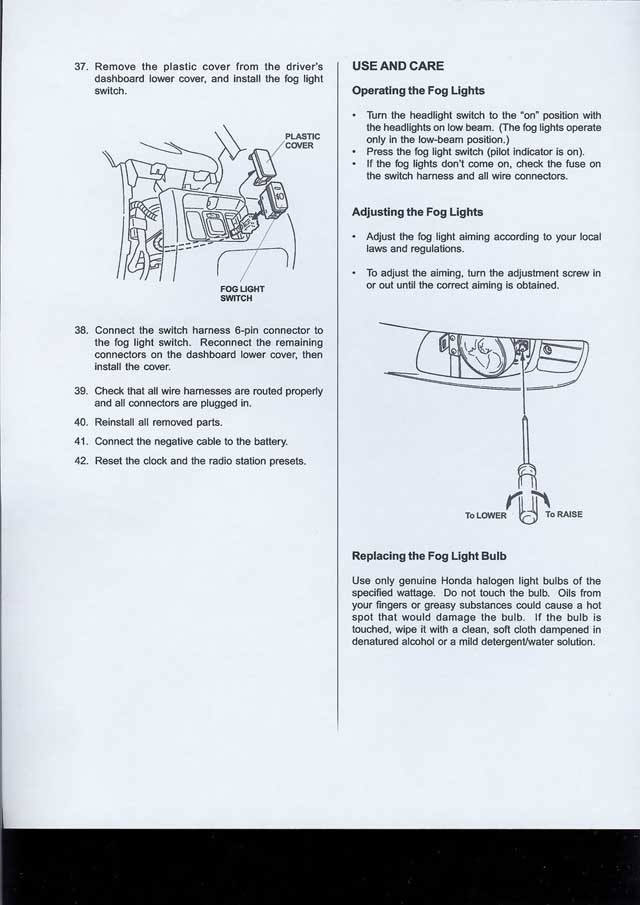

* 9-10.jpg (76.08 KB, 640x905 - ดู 4204 ครั้ง.)

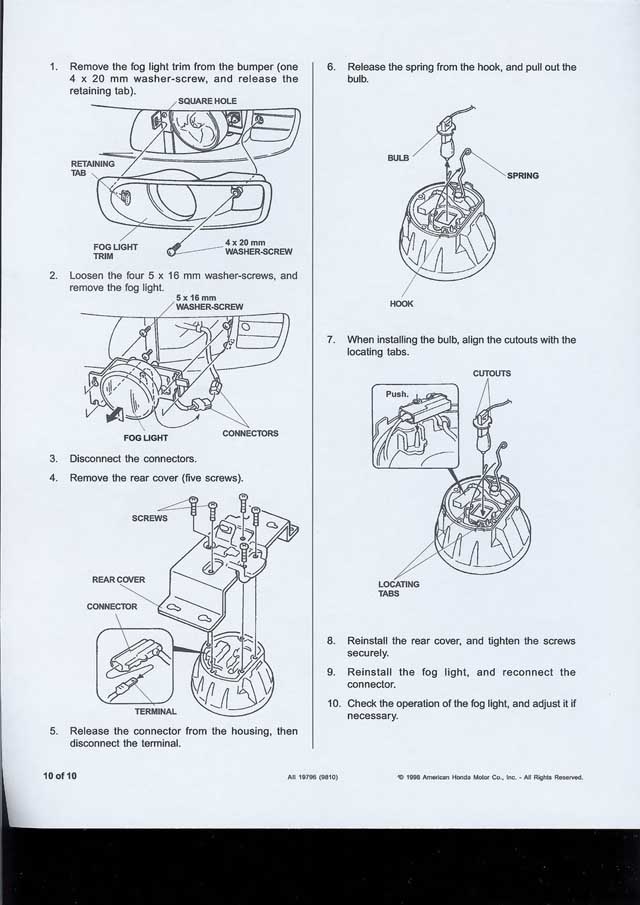

* 10-10.jpg (85.82 KB, 640x905 - ดู 4197 ครั้ง.)

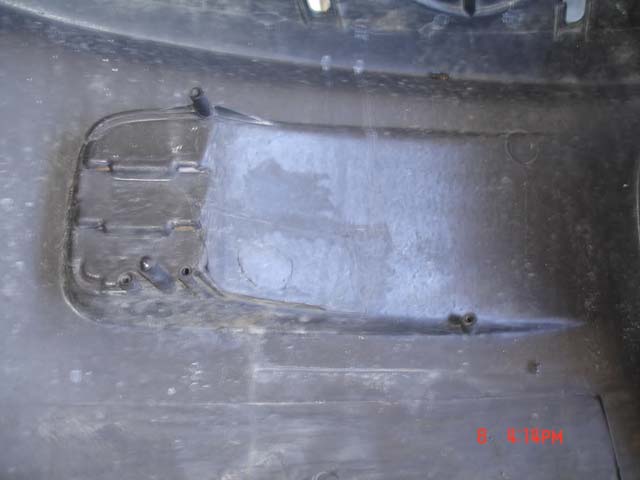

* 8e8cdbca.jpg (42.87 KB, 640x480 - ดู 4164 ครั้ง.)
บันทึกการเข้า
thanawat6
Gold Member
อาจารย์ปู่
***
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 3,230


Japan Garbage Car & THE GANG DIY SERVICE
« ตอบ #21 เมื่อ: 17 ธันวาคม 2010, 11:42:28 »
 แลบลิ้น

* 079c8d6f.jpg (65.6 KB, 640x480 - ดู 4111 ครั้ง.)

* 8cc5c36a.jpg (42.67 KB, 640x298 - ดู 4210 ครั้ง.)

* 1aba77a6.jpg (50.75 KB, 640x480 - ดู 4061 ครั้ง.)

* 6bab5216.jpg (72.45 KB, 640x480 - ดู 4104 ครั้ง.)

* 90f106b7.jpg (53.23 KB, 640x480 - ดู 4202 ครั้ง.)
บันทึกการเข้า
lucifer_ek97
Gold Member
เจ้ายุทธภพ
***
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1,304


+++ EK @ เขาใหญ่ +++
« ตอบ #22 เมื่อ: 17 ธันวาคม 2010, 15:31:21 »
 พี่เจ ในรูปเป็น ตัว lev ป่ะ

ของพี่เจ เป็น 96 ใช่ป่ะ
บันทึกการเข้า
ไม่หล่อ........ไม่รวย............แฟนไม่สวย............แต่ขับ civic   WLC  no. 702
thanawat6
Gold Member
อาจารย์ปู่
***
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 3,230


Japan Garbage Car & THE GANG DIY SERVICE
« ตอบ #23 เมื่อ: 17 ธันวาคม 2010, 15:45:58 »
อ้างจาก: lucifer_ek97 ที่ 17 ธันวาคม 2010, 15:31:21
พี่เจ ในรูปเป็น ตัว lev ป่ะ

ของพี่เจ เป็น 96 ใช่ป่ะ


ใช่ครับ
แต่ลักษณะการติดตั้งเหมือนกันครับ ต่างกันตรงที่ขายึดโคมไฟไม่เหมือนกันครับ
สายไฟ มีเดินมารออยู่หลังโคมไฟหน้า ทั้งสองข้างแล้ว  ส่วนปลั๊กที่จะมาต่อ
เข้ารีเลย์ก็อยู่หลังแผงฟิวส์ครับ
บันทึกการเข้า
@rt_ek
Gold Member
อาจารย์ปู่
***
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 2,069


ณ.บางนา EK No.664
« ตอบ #24 เมื่อ: 17 ธันวาคม 2010, 15:52:55 »
สุโค่ย  ยิ้ม
บันทึกการเข้า
lucifer_ek97
Gold Member
เจ้ายุทธภพ
***
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1,304


+++ EK @ เขาใหญ่ +++
« ตอบ #25 เมื่อ: 17 ธันวาคม 2010, 16:57:19 »
อ้างจาก: thanawat6 ที่ 17 ธันวาคม 2010, 15:45:58
ใช่ครับ
แต่ลักษณะการติดตั้งเหมือนกันครับ ต่างกันตรงที่ขายึดโคมไฟไม่เหมือนกันครับ
สายไฟ มีเดินมารออยู่หลังโคมไฟหน้า ทั้งสองข้างแล้ว  ส่วนปลั๊กที่จะมาต่อ
เข้ารีเลย์ก็อยู่หลังแผงฟิวส์ครับ

 ฮืม ฮืม    ตอนที่ทำเองไม่มีรูปให้ดูอ่ะ   :'( :'(

จัดการเดินสายไฟเองใหม่เลย  ยิงฟันยิ้ม ยิงฟันยิ้ม ยิงฟันยิ้ม
บันทึกการเข้า
ไม่หล่อ........ไม่รวย............แฟนไม่สวย............แต่ขับ civic   WLC  no. 702
sengship
เจ้าสำนัก
*****
ออฟไลน์ ออฟไลน์

กระทู้: 678
« ตอบ #26 เมื่อ: 21 ธันวาคม 2012, 10:51:18 »


ดูเหมือนไม่ยาก แต่ยากตอนทำนี่แหละ อายจัง
